柴油發電機RS485接口連接和通訊協議

更新時間  2024-02-22 15:18:06 閱讀 2181

一、柴油發電機RS485通信接口和通信協議



      目前在智能發電機組中,常用的通信接口方式有RS232、RS485、CAN總線及光纖等。

1、RS232接口

      通用性強,應用廣泛,但由于傳輸距離僅在15M內且為點對點通信,因此在中央監控系統中受到限制,通常需增加接口轉換器,將其轉換成其它適應長距離通信的接口,因此在針對應用于中央監控的設備上,不宜采用該接口。

2、RS485接口

     采用差動傳送模式,有效傳輸絡可達到1200M,傳送波特率可達到100KB/S,可以總線方式工作,且接口硬件簡單,在自動控制領域得到廣泛應用,適用于數據傳輸量不大,實時性要求不高的場合。

3、其他模式

      CAN總線、光纖等通信模式,具有高速、長距離傳輸?shù)奶攸c,但相應硬成本較高,軟件編程復雜。

      通過上述分析對比,發電機組的通信接口采用RS485最為合適。



柴油發電機組控制器通訊接口框圖png

柴油發電機組控制器通訊接口框圖

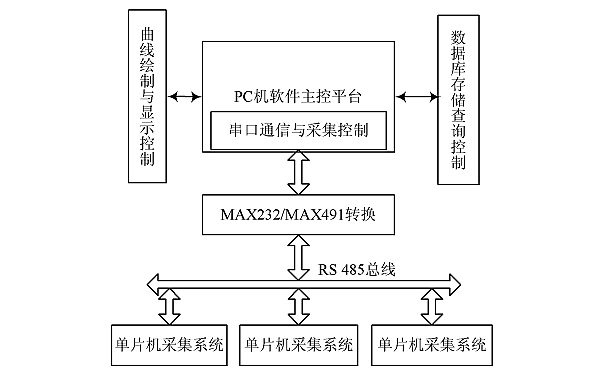

柴油發電機RS485系統結構框圖

二、硬件設計



      硬件結構主要由PIC18F8680單片機RS485總線驅動模塊組成。

(1)PIC18F8680內置了一個的獨立增強型USART:支持RS-485和RS-232、4個定時器模塊等,因此可方便、簡化通信軟件;RS485總線驅動模塊采用MAX1483,MAX1483工作于半雙工模式,內部包含一個發送器和一個接收器,在工作時需要通過使能端來控制“收”和“發”,將其使能端RE和DE連接到一起,然后接到單片機的RE4,在軟件中對RE4置1和0控制MAX1483的“收”和“發”。

(2)RS485標準采用差分傳輸,本身已具有一定的抗干擾能力,在其傳輸電路上并一個壓敏元件SA13CA,可有效提高對高能量電磁干擾的防護能力。

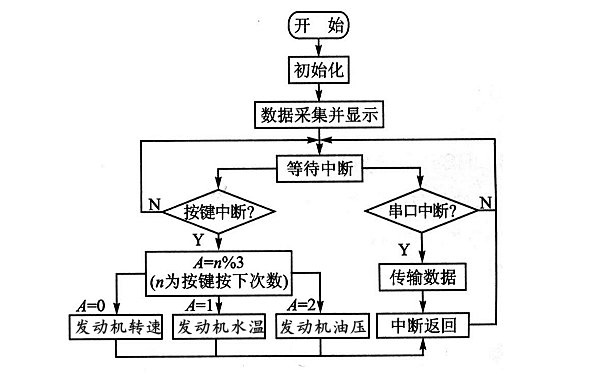

柴油發電機RS485主程序流程


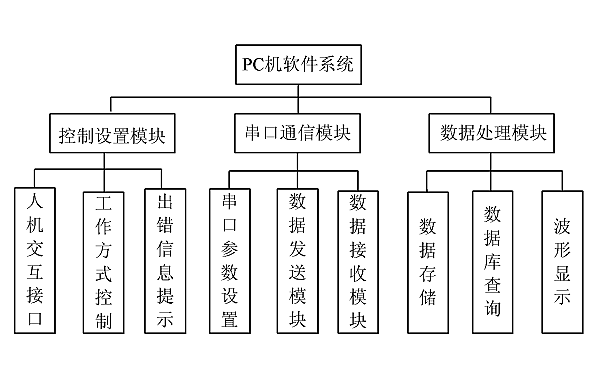

柴油發電機RS485接收PC端軟件主界面





三、通信協議的制定



      MODBUS通信協議是通用工業標準的通信協議,是應用于電子控制器上的一種通用語言。通過此協議,控制器相互之間、控制器經由網絡(例如RS485網)和其它設備之間可以通信,不同廠商生產的控制設備可以連成工業網絡,進行集中監控。

1、通訊方式

      MODBUS通信方式為主--從方式,報文形式為請求/響應幀方式。主機初始化和控制所有在RS485通信回路上傳遞的信息,每次通信均由主機發起,不需求握手。主機發出請求幀后,等待從機返回響應幀直至響應超時。對于廣播報文不返回響應幀。在RS485等允許多個站點的網絡中,只能有一個從站響應主站的請求;所有RS485環路上的通信都以“打包”方式發生。一個包裹中最多可含255個字節。組成這個包裹的字節構成標準異步串行數據,并按8位數據位,1位停止位,無校驗位的方式傳遞。串行數據流由類似于RS232C中使用的設備產生;主站發送包裹稱為請求幀,從站發送包裹稱為響應幀。

      MODBUS協議可以采用ASCII或者RTU兩種數據模式傳送數據。本設計采用RTU模式,在此模式下,發送消息至少要以3.5個字符時間的間隔開始,整個消息幀必須作為一連續的流傳輸。

      其中設備地址用于確定目的站從機,其在網絡中各子站的唯一標識號,有效的從站地址范圍從1~247:MODBUS功能代碼用來命令從設備響應行為,有關功能碼見表1:CRC(循環冗長檢測)用于檢測接收到的幀是否錯誤。本設計使用了功能號為03、16和06,功能號為03的用于遙信和遙測,功能號為06的用于遙控,功能號為16的用于設置參數。

表1    MODBU功能碼

功能號

MODBUS規約功能

01

讀取輸出線圈狀態(位序列操作

02

讀取輸入點狀態(位序列操作)

03

讀取內部寄存器狀態

04

讀取輸入寄存器狀態

05

強制單個輸出線圈

06

刷新單個寄存器內容

07

讀取異常事件狀態

08

診斷追憶測試(檢查通信連接)

11

讀取通信事件計數器和狀態字

12

讀取通信事件記錄

15

強制多個輸出線幽

16

刷新多個寄存器內容



2、通信協議幀的數據結構

(1)功能碼03請求幀:

      起始寄存器地址:期望讀取的寄存器順序序列中的第一個寄存器地址;

      寄存器數:期望讀入的寄存器序列的寄存器數目。

(2)功能碼03響應幀:

      字節數:隨后寄存器數據域的字節總長度;

      寄存器數據(N):從機響應讀取的N個寄存器內容數據,寄存器數據以字為單位。

(3)功能碼16請求幀:

      寫入的寄存器內容數據(N):主機寫入從機的N個寄存器內容數據,寄存器數據以字為單位。

(4)功能碼16響應幀與功能碼03請求幀結構相同,內容與請求幀的對應內容相同。

(5)功能碼06請求幀:

      寄存器地址:期望寫入的寄存器地址;

      寫入寄存器內容數據:主機寫入從機單個寄存器內容數據,寄存器數據以字為單位。功能碼06響應幀與功能碼06請求幀相同。

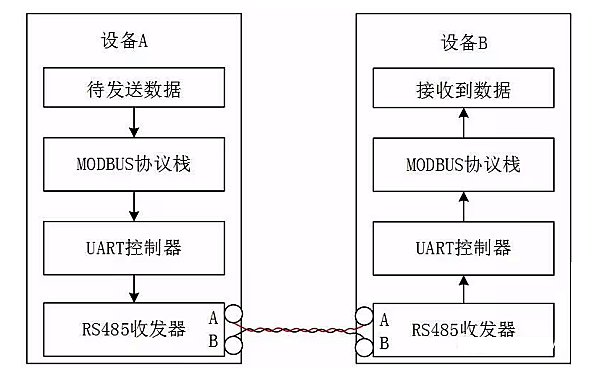

柴油發電機MODBUS的RS485通信數據流圖

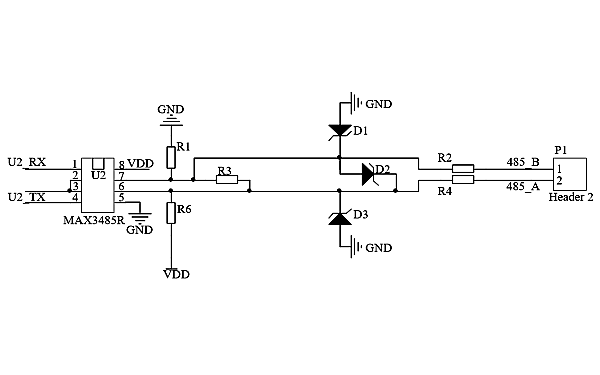

柴油發電機組RS458通信電路示意圖









四、軟件編程



      軟件采用C語言混合匯編語言編制,主要包括初始化程序、USART接收中斷服務程序、主程序等,程序流程框圖見圖3。USART接收中斷服務程序主要用于接收來自RS485總線的串行數據。在主程序中,當檢測到有一幀接收完成標志置位,則對該幀進行處理,首先計算CRC校檢是否正確,若正確再判斷地址域是否為本機地址,若是本機地址,則按上位機的命令組成響應幀,并利用發送中斷發送響應幀。

初始化程序:

TRISC=0xC0://設置C口方向

TRISE=0:// RE4為輸出

PORTEbits.RE4=0:CommTimeOut=0://用于檢測接收字符時間間隔

//5ms計時器TMR1H=0xEC:TMR1L=0x86;

T1CON=0x81://主計時器,5ms

JSTime1=40://

IPR1bits.TMR1IP=0://計時器中斷低優先級

PIE1bits.TMR1IE=1:使能計時器中斷

SPBRG=25://波特率設為9600 BPS;

TXSTA=0x24://使能串口發送,選擇高速波特率

RCSTA=0x90://使能串口工作,連續接收

IPR1bits.RCIP=1://串口中斷高優先級

IPR1bits.TXIP=1:PIE1bits.RCIE=1://使能接收中斷

RCONbits.IPEN=1://使能中斷優先級

INTCONbits.GIEL=1:開放低優先級中斷

INTCONbits.GIEH=1:開放高優先級中斷

USART接收中斷服務程序

void Highlnt()

OldBsr2=BSR;

BSR=0;

if(PIRIbits.RCIF)//判斷是否為串口接收中斷

CommBuffer[CommPoint]=RCREG://接收數據并存儲CommPoint++;

CommTimeOut=2://接收字符時間間隔為2*5ms=10ms

if((PIR1bits.TXIF)&&(bRTE))//判斷是否為串口發送中斷

if(CommPoint>CommTXCounter)//如果發送完成

{ PIE1bits.TXIE=0://禁止發送中斷PORTEbits.RE4=0://置接收狀態CommPoint=0;

else如果發送未完成

TXREG=CommBuffer[CommPoint];

發送數據

CommPoint++;

BSR=OldBsr2;

定時中斷服務程序

void LowInt()

OldBsr1=BSR;

BSR=0;

if(PIRIbits.TMR1IF==1)

PIRIbits.TMR1IF=0;

TMR1H=0xEC;

TMR1L=0x86;

_asm//匯編開始

//通信接收時間間隔=0轉Lab5,不等0就減1:減1后如不等0轉Lab5,如等0則TSTFSZ CommTimeOut,1

DECFSZ CommTimeOut,0x1,0x1//BRA Lab5

BCF PIE1,5,0///禁止接收中斷BSF STime2,0,1 //置位一幀接收

完成標志,在主程序中處理

MOVFF CommPoint,DataLen //接收字符數賦值

CLRF CommPoint,1 //

BSF PIE1,5,0//使能接收中斷

Lab5:

endasm//匯編結束

BSR=OldBsr1;

以上內容僅供參考

?
