發電機組原來用其他品牌并聯系統，但是每次需要并聯發電的時候經常并聯不上，還有就是并聯上以后負載分配不均，就有機組出現因過載停機的情況；

每次市電停電以后，需要人工開啟發電機組，高壓配電室值班人員拉閘，低壓配電室的市電開關沒有失壓脫扣，也需要值班人員先將市電開關分閘，再將發電開關合閘，過程繁瑣而且不夠及時和安全。

工具/原料

發電機組并聯控制器

機組母排與市電并聯控制器

總線中繼模塊

方法/步驟

原來此單位應急電源分兩期，共八臺發電機組。一期為500kW*多臺發電機組，二期是800kW*多發電機組。低壓配電室分為5期，每期由兩臺市電變壓器為兩路負載供電，共計多路負載。發電機房與配電室布。

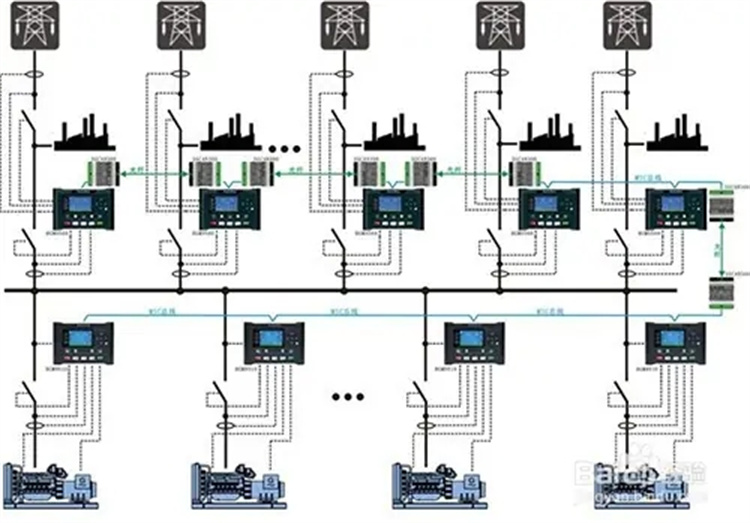

發電機組多機并聯與市電并網的應用

將多臺發電機組通過HGM9510做并聯控制改造。

將10路應急發電電源柜和多路市電電源柜通過HGM9560做并網控制電源切換改造。

發電機組多機并聯與市電并網的應用

考慮到發電機房到低壓配電室距離較遠，MSC通訊遠距離傳輸會造成數據丟失或通信異常，因此選擇SGCAN300 CAN總線中繼模塊將MSCCAN信號轉換為光纖信號進行遠距離傳輸，此改造項目選用多臺SGCAN300。

發電機組多機并聯與市電并網的應用

用此方案，并聯發電的時候并聯不上的問題解決，并聯上以后負載分配不均的問題不再出現，機組不會再有因過載而停機的現象。
